¿Celdas solares de perovskita: el asesino del silicio?

El gancho: golpear el techo de cristal

Durante 70 años hemos funcionado con silicio. Es el caballo de batalla de la industria solar: confiable, barato y abundante. Transformó la energía solar de una curiosidad exclusiva de los satélites a la forma de electricidad más barata de la historia. Pero la naturaleza tiene un límite de velocidad y Silicon casi lo ha alcanzado.

La eficiencia máxima teórica de una célula solar de silicio estándar se define por el Límite de Shockley-Queisser, que se sitúa aproximadamente en 33,7%. En la práctica, debido a la resistencia de contacto, las pérdidas ópticas y los defectos de fabricación, los paneles comerciales se están estancando en torno al 24-26%. Estamos luchando por décimas de punto porcentual. Los ingenieros ahora están raspando el fondo del barril, optimizando las rejillas de los electrodos y las texturas de las superficies para exprimir un electrón más.

Pero ¿y si no tuviéramos que elegir sólo un material? ¿Qué pasaría si la solución no fuera mejorar Silicon, sino darle un socio?

Introduzca Perovskita. Esta estructura cristalina específica ($ABX_3$), que lleva el nombre de un mineral escondido en los Montes Urales por Gustav Rose en 1839, es el “Asesino del Silicio”. No porque reemplace al silicio, sino porque se montará encima de él.

En 2025, empresas como Oxford PV están lanzando “células en tándem”, una capa de perovskita rociada sobre una oblea de silicio estándar. ¿El resultado? Eficiencias que rompen el límite de Shockley-Queisser, avanzando hacia el 30% y más en formatos comerciales.

Esto no es sólo una actualización; es un cambio fundamental en la física de cómo recolectamos la luz.

Análisis profundo de la física: por qué dos bandas prohibidas son mejores que una

Para entender por qué la perovskita cambia las reglas del juego, hay que mirar la Bandgap. Esta es la cantidad de energía necesaria para soltar un electrón y poder fluir como corriente.

El problema del silicio (1,1 eV)

La luz viene en un espectro, desde luz ultravioleta (UV) de alta energía y luz azul hasta luz infrarroja (IR) de baja energía.

• Banda prohibida del silicio: ~1,1 eV (electrones voltios).
• La Zona Ricitos de Oro: El silicio está optimizado para la parte roja y del infrarrojo cercano del espectro. Le encantan los fotones con aproximadamente 1,1 a 1,4 eV de energía.
• La pérdida de termalización: cuando un fotón azul de alta energía (digamos, 3,0 eV) golpea el silicio, suelta un electrón, pero tiene demasiada energía. Ese exceso de energía (1,9 eV) no se convierte en electricidad; se pierde instantáneamente como vibraciones de red: calor. Desecha efectivamente el combustible de alto octanaje. Esta “termalización” es la razón principal por la que las células de unión simple no pueden ser 100% eficientes.

La solución en tándem: división espectral

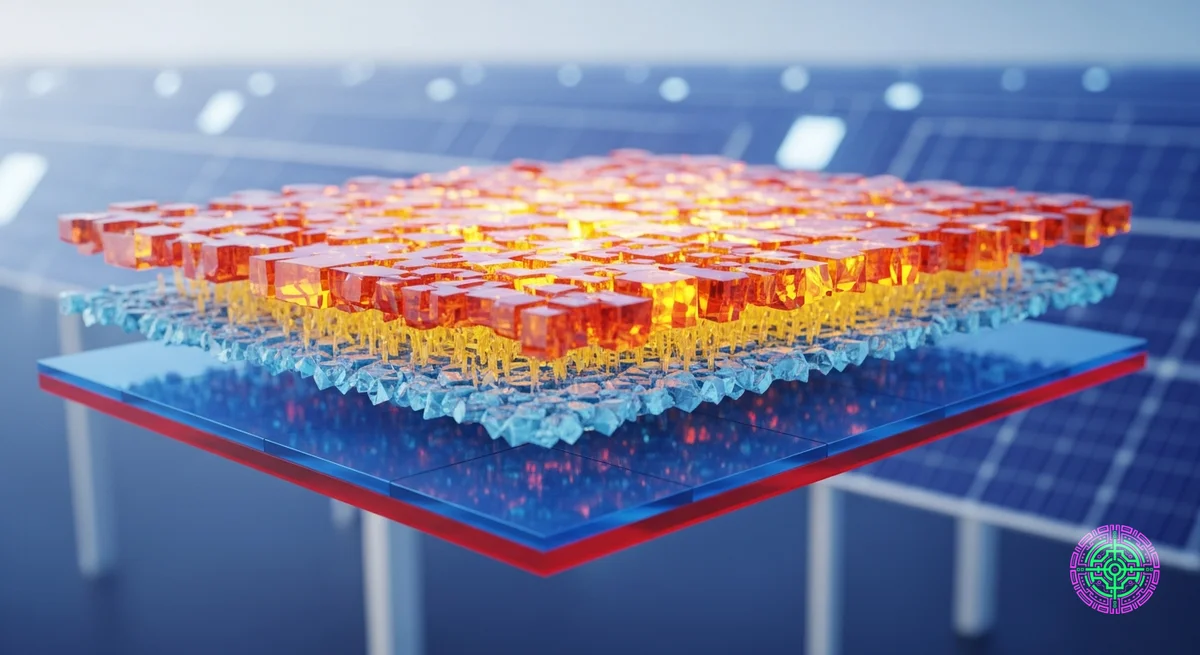

Una celda en tándem apila dos materiales con bandas prohibidas diferentes. Esto es ingeniería física en su máxima expresión.

1. Capa superior (perovskita): sintonizada con una banda prohibida amplia (~1,7 eV). Este cristal está diseñado para ser “transparente” a la luz roja/infrarroja de baja energía, pero absorbe con avidez los fotones azules/verdes de alta energía. Captura ese fotón de 3,0 eV y lo convierte de manera eficiente, minimizando la pérdida de termalización.
2. Capa inferior (silicio): La luz roja/infrarroja pasa directamente a través de la perovskita (que a estos fotones parece un vidrio teñido de amarillo) y golpea la capa de silicio que se encuentra debajo. Luego, el silicio absorbe esta luz de menor energía exactamente como fue diseñado.

Es como usar un colador. El tamiz superior atrapa las rocas grandes (luz azul) y el tamiz inferior atrapa la arena (luz roja). Si solo usaras el tamiz inferior, las piedras grandes se romperían o se quedarían atascadas. Al usar ambos, captura todo de manera eficiente.

$Efficiency_{Total} = Efficiency_{Top} + (1 - Transmission_{Top}) \times Efficiency_{Bottom}$

Al dividir el espectro, dejamos de obligar a un material a realizar un trabajo en el que no es bueno. El límite teórico para este enfoque “tándem” no es el 33 %, sino más del 43 %.

Historia contextual: de la curiosidad de laboratorio a un récord

La historia de la perovskita es la curva de desarrollo más rápida en la historia de la energía solar.

• 2009 (El comienzo): Tsutomu Miyasaka de la Universidad Toin de Yokohama utilizó por primera vez un material de perovskita en una célula solar. La eficiencia fue de un mísero 3,8% y la celda se disolvió en el electrolito líquido casi de inmediato. Fue un fracaso, pero interesante.
• 2012 (El estado sólido): Investigadores de Oxford (Henry Snaith) y EPFL (Michael Grätzel) reemplazaron el líquido con un conductor hueco sólido. La eficiencia saltó al 10%. De repente, el mundo prestó atención.
• 2013-2020 (La fiebre del oro): Miles de laboratorios cambiaron a la perovskita. Las eficiencias se dispararon del 10% al 25% en sólo siete años. Para ponerlo en contexto, a Silicon le llevó 40 años lograr el mismo ascenso.
• 2024 (La era comercial): Oxford PV finalmente rompió la barrera del “laboratorio”, certificando células de tamaño comercial con un 28,6%.

Este ascenso meteórico se debe a la estructura del propio cristal. Las perovskitas son “tolerantes a los defectos”. En el silicio, una sola impureza puede matar la célula. En la perovskita, los electrones esencialmente pueden esquivar los defectos, lo que significa que no se necesitan los costosos y hiperpuros entornos de fabricación necesarios para el silicio.

La revolución de la fabricación: impresión versus fusión

Uno de los aspectos que más se pasa por alto de esta tecnología es el Tiempo de recuperación de la energía (EPBT).

A la antigua usanza: el proceso de Czochralski

Fabricar un panel de silicio consume mucha energía.

1. Extraes cuarzo (SiO2).
2. Lo explotas en un horno de arco para obtener silicio de grado metalúrgico.
3. Lo purificas hasta convertirlo en polisilicio.
4. Lo derrites a 1400°C en un crisol y lentamente extraes un único cristal gigante (El método Czochralski).
5. Viste ese cristal en obleas, desperdiciando el 40% del material como “corte” (polvo). Este enorme aporte de energía significa que un panel de silicio tiene que funcionar durante 1 o 2 años sólo para “devolver” la energía utilizada para fabricarlo.

La nueva forma: procesamiento de soluciones

Las perovskitas se fabrican mediante Procesamiento de solución.

1. Mezclas químicos precursores (yoduro de plomo, sales orgánicas) en un solvente (como tinta).
2. Colocas tu oblea de silicio en una cinta transportadora.
3. Imprime la tinta de perovskita en la oblea usando una recubridora de ranura (como una impresora de periódicos de alta tecnología) o la evapora en una cámara de vacío.
4. Lo horneas a unos míseros 100-150°C para cristalizarlo.

El aporte de energía es una fracción del del silicio. Esto significa que los tándems de perovskita podrían eventualmente tener una menor huella de carbono y un tiempo de recuperación de energía más rápido (<6 meses), incluso con la complejidad adicional de una segunda capa.

El avance comercial: Oxford PV

Durante una década, la perovskita fue una “reina de laboratorio”: impresionante en un entorno controlado, pero inútil en el mundo real. ¿Por qué? Porque se disolvió.

Los primeros cristales de perovskita eran notoriamente inestables. Se degradarían en horas cuando se expusieran a:

• Humedad: Las moléculas de agua penetrarían la red cristalina, provocando que volviera a convertirse en yoduro de plomo (pasando de negro a amarillo).
• Oxígeno: $O_2$ combinado con luz crearía superóxidos que comían el material.
• Calor: Los tejados se calientan. Las primeras fórmulas se descomponían a 60°C.

El cambio radical 2024-2025

Oxford PV, una empresa derivada de la Universidad de Oxford, resolvió esto no cambiando la física, sino dominando la Encapsulación y la Composición.

• Registro Comercial: En 2024, certificaron una eficiencia del 26,9% en un módulo de tamaño comercial (60 celdas). Compare eso con el panel de silicio estándar de primer nivel con un 22-23% que puede comprar hoy.
• Despliegue: A finales de 2024 y a lo largo de 2025, han comenzado a aterrizar los primeros envíos comerciales. No sólo venden células; Están vendiendo el futuro de la red.

¿Su salsa secreta? Una formulación patentada de perovskita que reemplaza el inestable metilamonio que generalmente se encuentra en las células de laboratorio con cationes más robustos como Formamidinio y Cesio, fuertemente dopados con aditivos que “pasivan” (curan) los defectos en la estructura cristalina.

El desafío de la estabilidad: “La prueba de la lluvia”

La mayor crítica a la perovskita siempre ha sido la longevidad. Un panel de silicio dura 25 años. ¿Puede un cristal crecido a partir de una solución hacer lo mismo?

Las perovskitas listas para el mercado ahora están pasando el estándar IEC 61215, la “prueba de tortura” para paneles solares, que implica:

• Calor húmedo: 1000 horas a 85°C y 85% de humedad.
• Ciclo térmico: congelación a -40°C y calentamiento a 85°C cientos de veces.

Las últimas investigaciones indican que con la encapsulación Atomic Layer Deposition (ALD) (envolver la célula en una capa de vidrio o polímero de solo unos pocos átomos de espesor) podemos sellar completamente la humedad. El resultado es un panel que se degrada aproximadamente al mismo ritmo que el silicio (<0,5% por año).

Análisis prospectivo: 2026 y más allá

Estamos en la fase de “Early Adopter” de la curva S.

• Costo: Actualmente, las celdas en tándem son más caras de fabricar porque requieren pasos de procesamiento adicionales (agregar la capa de perovskita). El costo nivelado de la electricidad (LCOE) es ligeramente más alto que el del silicio básico, pero la propuesta de valor es la Densidad.
• **El mercado “Premium”: Espere verlos primero en techos con espacio limitado, vehículos eléctricos de lujo (como el concepto Mercedes Vision EQXX) y satélites, donde W/m² importa más que $/W.

Para 2030, los analistas predicen que los paneles de “silicio puro” se convertirán en la opción económica, mientras que la “perovskita en tándem” se convertirá en el estándar de la industria. El tejado del futuro no será sólo azul; Será un motor reluciente de eficiencia cuántica de múltiples capas.

La era del silicio no ha terminado, pero ha encontrado su socio. Y juntos, finalmente están aprovechando todo el poder del sol.
