重要なポイント
- 必要性: Robotaxis は確実に接続できません。ワイヤレス充電は、自律走行車向けの唯一のスケーラブルなソリューションです。
- 物理学: それは魔法ではありません。それは磁気共鳴です。歯ブラシの充電器とは異なり、EV システムはエアギャップを介して最大 93% の効率で電力を伝送できます。
- 対立: 業界は、静的誘導 (駐車および充電) テクノロジーと 動的共振 (運転中の充電) テクノロジーに分かれています。
EV を所有している場合は、「ABC」ルール (常に充電する) が毎日の習慣になります。ガレージに車を入れ、ケーブルを手に取り、プラグを差し込みます。
しかし、ケーブルを掴むドライバーがない場合はどうなるでしょうか?
テスラがサイバーキャブを強化し、ウェイモが車両群を拡大するにつれて、業界はプラグという物理的なボトルネックに直面しています。機械式充電アーム (テスラが放棄した「スネーク充電器」など) は複雑で壊れやすく、高価です。解決策は、物理接続を完全に削除することです。
ワイヤレス充電はもはや単なる贅沢な機能ではありません。それは自律的な経済を可能にするインフラストラクチャです。
物理学: 仕組み
ワイヤレス充電は、1831 年にマイケル ファラデーによって発見された原理、誘導 に基づいています。しかし、車の充電は電動歯ブラシの充電とは異なります。
1. 誘導結合 (従来の方法)
基本的な誘導では、2 つのワイヤ コイル (地面 (送信機) と車内 (受信機) の 1 つ) を使用します。地上コイルに交流電気を流すと、変動磁場が発生します。この場は車のコイル内の電子を押し込み、電流を生成します。
- 問題: 正確な位置合わせが必要です。左に 2 インチ駐車すると、効率が急激に低下します。

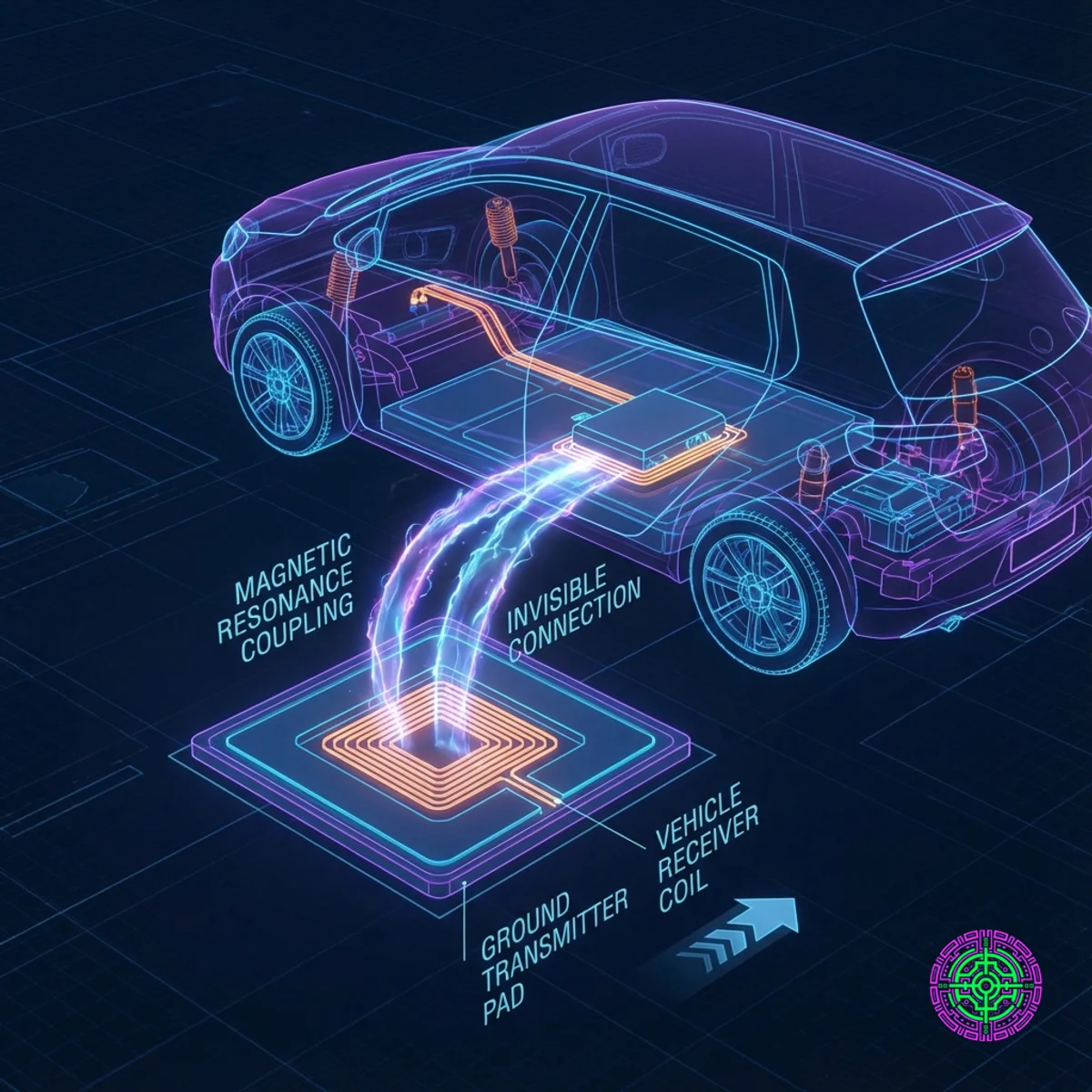

2. 磁気共鳴 (新しい方法)
WiTricity や Tesla のような最新のシステムは 磁気共鳴 を使用します。
- トリック: 両方のコイルは、まったく同じ周波数で発振するように調整されています (歌手が声でワイングラスを割るように)。
- 結果: たとえ完全に位置合わせされていない場合や、車の地上高が高い場合でも、エネルギーは驚くべき効率で地面パッドから車のパッドまでトンネルされます。
「非効率」の神話を打破する
ワイヤレス充電に対する最大の議論はエネルギー損失です。 「無駄だ」と批評家は言う。 「空気に対するパワーの 50% が失われます。」
これは時代遅れの物理学です。 SAE J2954 (世界標準) によると、承認されたワイヤレス システムは効率が少なくとも 85% でなければなりません。実際、最新の共振システムは、グリッドからバッテリーまでの効率が 90 ～ 93% に達しています。
- 有線ハイパワー充電器: ~94 ～ 95% の効率。
- ワイヤレス共振充電器: 最大 93% の効率。
その差はごくわずかで、長い銅製充電ケーブルの抵抗で失われるエネルギーにほぼ等しいです。
その差はごくわずかで、長い銅製充電ケーブルの抵抗で失われるエネルギーにほぼ等しいです。
健康と安全: 放射線に関する神話
ワイヤレス パワーについて言及されるたびに、必ず次の 1 つの疑問が生じます。「猫を困らせるのではないか?」または「ペースメーカーにとって安全ですか?」
この恐怖は、電離 放射線と 非電離 放射線に対する誤解から生じています。
- 電離放射線 (X 線、ガンマ線): 高エネルギーで、原子から電子をはじき出し、がんを引き起こします。
- 非電離放射線 (ラジオ、Wi-Fi、磁気共鳴): 低エネルギーで、熱のみを生成します。
ワイヤレス充電では、85 kHz の 磁気共鳴 が使用されます。これは、非イオン化スペクトルに直接当てはまります。
「パッドの上の猫」シナリオ
エンジニアはこれを考えました。すべての SAE J2954 準拠システムには、異物検出 (FOD) および 生体物体検出 (LOD) と呼ばれる必須の安全機能が含まれています。
- 仕組み: グランドパッドのセンサーは磁場の乱れを常に監視します。
- 反応: 猫 (または金属レンチ) がフィールドを妨害すると、システムはミリ秒以内にシャットダウンします。猫を料理するわけではありません。障害物が取り除かれるまで充電を拒否するだけです。
- ペースメーカー: 磁場は 2 つのパッド間にしっかりと集中します。充電中に車の下に滑り込み、受信コイルに胸を縛り付けない限り、スマートフォンを耳に当てた場合よりも被ばく量は少なくなります。
グリッド統合レイヤー: V2G 対応
標準化戦争: SAE J2954
長年にわたり、ワイヤレス充電は EV の世界における「ベータマックス vs. VHS」でした。クアルコムには Halo があり、WiTricity には独自の技術があり、Wave には別の技術がありました。この断片化は自動車メーカーを恐怖させた。
2020 年、自動車技術者協会 (SAE) は、ワイヤレス充電のバイブルである J2954 を発行しました。標準化されたのは次のとおりです。
- 周波数: 85 kHz (猫を怒らせたり、5G に干渉したりしない「スイートスポット」)。
- 電力レベル:
※WPT1：3.7kW（家庭内充電）
※WPT2：7.7kW（標準レベル2）
※WPT3：11kW（家庭用急速充電）
- WPT4: 22 kW (商用フリート充電)
重要なのは、相互運用性 を義務付けたことです。 WiTricity レシーバーを備えた Hyundai Ioniq 5 は、Siemens 製のパッドで充電できる必要があります。これは業界が待ち望んでいたゴーサインでした。
インフラストラクチャの課題
ワイヤレスがそれほど優れているのであれば、なぜワイヤレスがどこにでも普及していないのでしょうか? 2 つの単語: コスト と 具体的。
ワイヤレス充電器の設置は、単に壁に差し込むだけではありません。それには重土木工事が含まれます。
導入にかかる隠れたコスト
- 溝掘り: パッドをボルトで床に固定するだけでは済みません。コンクリートを切り開き、高圧ケーブル用の導管を通し、新しいセメントを流し込む必要があります。後付け駐車ガレージの場合、作業工賃だけで 1 箇所あたり \5,000 ～ \10,000 の費用がかかる場合があります。
- グリッドのアップグレード: 1,000 台の自動車を 11 kW で充電するには、11 メガワットの電力が必要です。これは、ほぼ小さな町の消費量に相当します。これにより、新しい変電所が必要になることが多く、建設には 18 か月と 200 万円かかる場合があります。
- 「パッド税」: 自動車に受信機ハードウェアを含めると、部品表 (BOM) に約 2,000 ドル追加されます。自動車メーカーは、（サンルーフとは異なり）消費者に「見えない」コストが追加されることを嫌います。
経済の反転
ただし、Waymo や Tesla のようなロボタクシー オペレーターの場合は、計算が逆転します。
- 人件費: 24 時間 365 日車にプラグインするフリート アテンダントに 1 時間あたり 20 ドルを支払うと、シフト ポジションごとに年間最大 175,000 ドルのコストがかかります。
- ワイヤレス費用: 1 回限りの 2,000 ドルのハードウェア費用は数週間で元が取れます。
さらに、ワイヤレス パッドには、現在ロサンゼルスとロンドンの公共充電ネットワークを破壊している銅泥棒が盗む可能性のあるケーブルがありません。
ケーススタディ: デトロイトのパイロット
この理論は現在、デトロイトで現実になっています。
2024 年、市は Electreon と提携して、米国初の公衆無線充電道路を 14 番街に開通しました。銅コイルが埋め込まれた舗装が400メートルにわたって続いている。
- テスト: 専用のフォード E-Transit バンがその上を走行しました。
- 結果: バンは 移動中にエネルギーを取得し、ダイナミック ワイヤレス パワー トランスファー (DWPT) が現実世界 (ミシガン州の冬でも) で機能することを証明しました。
高速道路での走行中の充電が可能になるのは何年も先のことですが、このパイロットは、この技術が除雪車や道路の穴にも十分耐えられる耐久性があることを証明しました。
ロボタクシーの必須事項
人間の場合、接続には 10 秒かかります。ロボタクシー車両にとって、これは物流上の悪夢です。
1,000 台のサイバーキャブのフリートを想像してください。
- 有線: 1,000 個のプラグと、それらを管理するための人間の係員 (または高価なロボット) が必要になる可能性があります。プラグが磨耗します。ケーブルがひかれてしまう。
- ワイヤレス: 車はパッドの上を走行するだけです。乗車の合間に 10 分間充電されます (「機会充電」)。壊れる可動部品はありません。
この「スナック充電」モデルはバッテリーの計算を根本的に変えます。ロボタクシーが乗客を待っている間、すべてのタクシー乗り場でワイヤレスでエネルギーを摂取できれば、300マイルの巨大なバッテリーは必要ありません。軽量で安価な 100 マイル パックで走行できるため、車両コストが数千ドル削減されます。
未来: ダイナミック充電
究極の目標は、Dynamic Wireless Power Transfer (DWPT)、つまり運転中に充電される道路です。
パイロット プロジェクトは存在しますが (デトロイトの 14 番街プロジェクトなど)、インフラストラクチャのコストは天文学的なものになります (1 マイルあたり 100 ～ 200 万円)。現時点では、自律走行車向けの静的共鳴充電に焦点を当てています。
このプラグはEV革命の火付け役となった。しかし、自律革命にとって、未来は束縛されていません。
