Die Physik des kabellosen Ladens von Elektrofahrzeugen: Warum Robotaxis den Wandel erzwingen

Wichtige Erkenntnisse

• Die Notwendigkeit: Robotaxis kann sich nicht zuverlässig einstecken. Drahtloses Laden ist die einzige skalierbare Lösung für autonome Flotten.
• Die Physik: Es ist keine Magie; es ist Magnetresonanz. Anders als Ihr Zahnbürstenladegerät können EV-Systeme Strom mit einem Wirkungsgrad von bis zu 93 % über einen Luftspalt übertragen.
• Der Konflikt: Die Branche ist zwischen statisch-induktiven (Parken und Laden) und dynamisch resonanten (Laden während der Fahrt) Technologien gespalten.

Wenn Sie ein Elektrofahrzeug besitzen, ist die „ABC“-Regel (Always Be Charging) ein tägliches Ritual. Sie fahren in die Garage, schnappen sich das Kabel und schließen es an.

Was aber, wenn kein Fahrer da ist, der das Kabel greift?

Während Tesla das Cybercab auf den Markt bringt und Waymo seine Flotte erweitert, stößt die Branche auf einen physischen Engpass: Stecker. Mechanische Ladearme (wie Teslas verlassenes „Snake Charger“) sind komplex, bruchanfällig und teuer. Die Lösung besteht darin, die physische Verbindung vollständig zu entfernen.

Drahtloses Laden ist nicht mehr nur eine Luxusfunktion; Es ist die Infrastruktur, die die autonome Wirtschaft ermöglicht.

Die Physik: Wie sie funktioniert

Das kabellose Laden basiert auf einem Prinzip, das Michael Faraday 1831 entdeckte: Induktion. Aber das Aufladen eines Autos ist nicht dasselbe wie das Aufladen Ihrer elektrischen Zahnbürste.

1. Induktive Kopplung (der alte Weg)

Bei der Grundinduktion werden zwei Drahtspulen verwendet – eine im Boden (Sender) und eine im Auto (Empfänger). Wenn Sie Wechselstrom durch die Erdungsspule leiten, entsteht ein schwankendes Magnetfeld. Dieses Feld drückt Elektronen in die Spule des Autos und erzeugt so einen Strom.

• Problem: Es erfordert eine präzise Ausrichtung. Wenn Sie 2 Zoll nach links parken, sinkt die Effizienz drastisch.

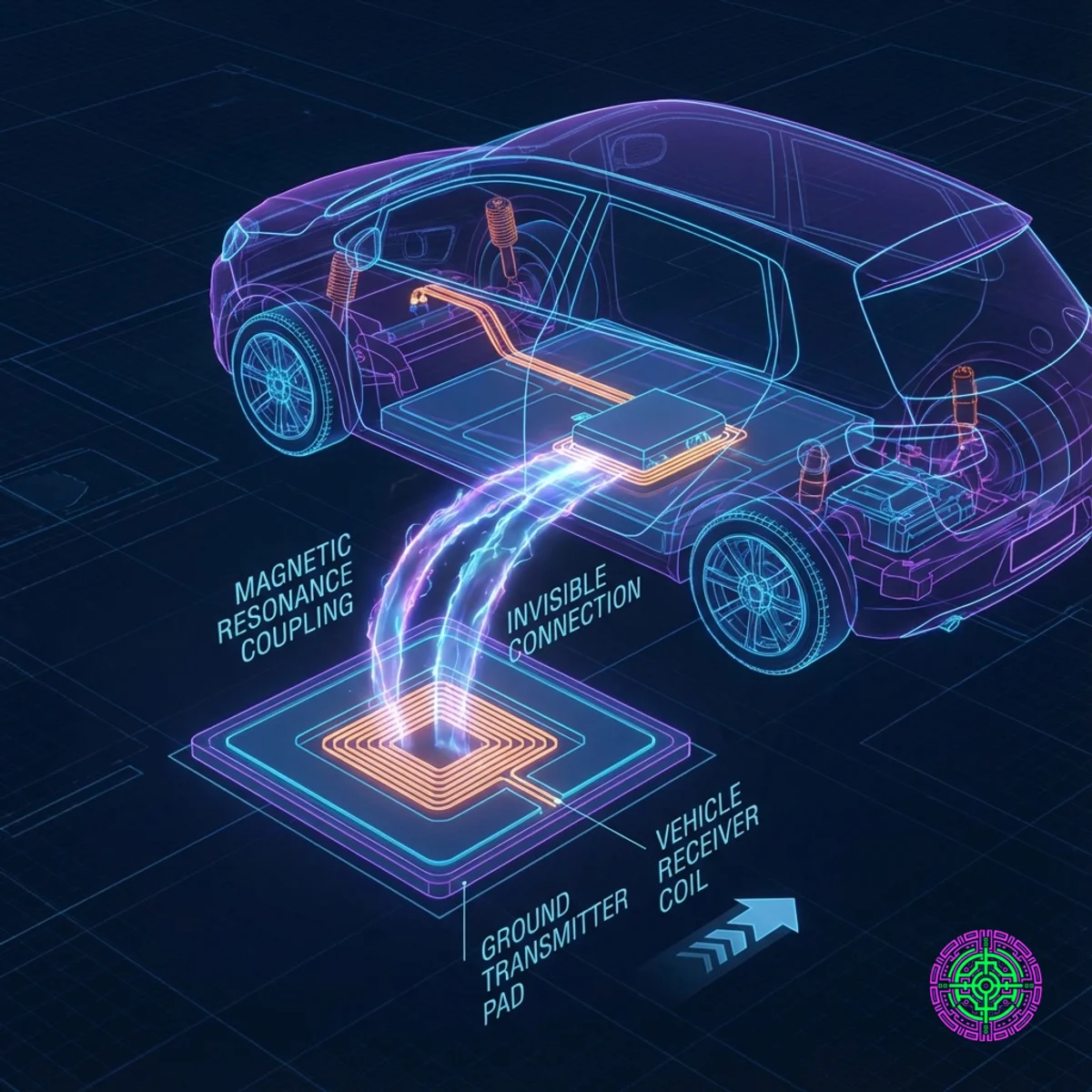

2. Magnetische Resonanz (Der neue Weg)

Moderne Systeme wie die von WiTricity und Tesla verwenden Magnetresonanz.

• Der Trick: Beide Spulen sind so abgestimmt, dass sie mit genau der gleichen Frequenz schwingen (wie ein Sänger, der mit seiner Stimme ein Weinglas zerschmettert).
• Das Ergebnis: Energietunnel von der Bodenplatte zur Autoplatte mit unglaublicher Effizienz, selbst wenn diese nicht perfekt ausgerichtet sind oder das Auto eine große Bodenfreiheit hat.

Zerschlagung des Mythos „Ineffizienz“.

Das größte Argument gegen kabelloses Laden ist der Energieverlust. „Das ist Verschwendung“, sagen Kritiker. „Man verliert 50 % der Energie an die Luft.“

Das ist veraltete Physik. Gemäß SAE J2954 (dem globalen Standard) müssen zugelassene drahtlose Systeme einen Wirkungsgrad von mindestens 85 % haben. In Wirklichkeit erreichen moderne Resonanzsysteme einen Wirkungsgrad von 90–93 % vom Netz zur Batterie.

• Kabelgebundenes Hochleistungsladegerät: ~94-95 % Effizienz.
• Drahtloses Resonanzladegerät: ~93 % Effizienz.

Der Unterschied ist vernachlässigbar und entspricht in etwa dem Energieverlust im Widerstand eines langen Kupferladekabels.

Der Unterschied ist vernachlässigbar und entspricht in etwa dem Energieverlust im Widerstand eines langen Kupferladekabels.

Gesundheit und Sicherheit: Der Strahlungsmythos

Immer wenn von drahtloser Stromversorgung die Rede ist, stellt sich unweigerlich die Frage: „Wird meine Katze darin gebraten?“ oder „Ist es sicher für meinen Herzschrittmacher?“

Die Angst rührt von einem Missverständnis zwischen ionisierender und nichtionisierender Strahlung her.

• Ionisierende Strahlung (Röntgenstrahlen, Gammastrahlen): Hohe Energie, schlägt Elektronen von Atomen ab und verursacht Krebs.
• Nichtionisierende Strahlung (Radio, WLAN, Magnetresonanz): Geringe Energie, erzeugt nur Wärme.

Beim kabellosen Laden wird Magnetresonanz bei 85 kHz verwendet, was genau im nichtionisierenden Spektrum liegt.

Das „Katze auf dem Pad“-Szenario

Daran haben Ingenieure gedacht. Jedes SAE J2954-konforme System verfügt über eine obligatorische Sicherheitsfunktion namens Foreign Object Detection (FOD) und Living Object Detection (LOD).

• Funktionsweise: Sensoren in der Bodenplatte überwachen ständig die Magnetfeldstörung.
• Die Reaktion: Wenn eine Katze (oder ein Metallschlüssel) das Feld stört, schaltet sich das System innerhalb von Millisekunden ab. Es kocht die Katze nicht. Der Ladevorgang wird einfach verweigert, bis das Hindernis beseitigt ist.
• Herzschrittmacher: Das Magnetfeld ist eng zwischen den beiden Pads konzentriert. Wenn Sie während des Ladevorgangs nicht unter das Auto rutschen und Ihre Brust an der Empfängerspule festschnallen, ist die Belastung geringer als wenn Sie ein Smartphone ans Ohr halten.

Die Grid-Integrationsschicht: V2G-fähig

Der Standardisierungskrieg: SAE J2954

Jahrelang war das kabellose Laden der „Betamax vs. VHS“ der EV-Welt. Qualcomm hatte Halo, WiTricity hatte seine eigene Technologie und Wave hatte eine andere. Diese Fragmentierung versetzte die Automobilhersteller in Angst und Schrecken.

Im Jahr 2020 veröffentlichte die Society of Automotive Engineers (SAE) J2954, die Bibel des kabellosen Ladens. Es standardisierte:

• Frequenz: 85 kHz (der „Sweet Spot“, der Ihre Katze nicht frittiert oder 5G stört).
• Leistungsstufen:
  • WPT1: 3,7 kW (Laden zu Hause)
  • WPT2: 7,7 kW (Standard Level 2)
  • WPT3: 11 kW (Schnellladen zu Hause)
  • WPT4: 22 kW (Gewerbliche Flottenladung)

Entscheidend ist, dass es Interoperabilität vorschreibt. Ein Hyundai Ioniq 5 mit WiTricity-Empfänger muss auf einem Pad von Siemens laden können. Das war das grüne Licht, auf das die Branche gewartet hat.

Die Herausforderung der Infrastruktur

Wenn WLAN so großartig ist, warum gibt es es dann nicht überall? Zwei Wörter: Kosten und Beton.

Bei der Installation eines kabellosen Ladegeräts geht es nicht nur darum, es an eine Wand anzuschließen. Es handelt sich um schwere Tiefbauarbeiten.

Die versteckten Kosten der Bereitstellung

1. Grabenarbeiten: Sie können eine Unterlage nicht einfach am Boden festschrauben. Sie müssen den Beton aufschneiden, Leerrohre für Hochspannungskabel verlegen und frischen Zement einfüllen. Bei einem nachgerüsteten Parkhaus kann dies allein aufgrund der Arbeitskosten zwischen 5.000 und 10.000 US-Dollar pro Stellplatz kosten.
2. Netzausbau: Eine Flotte von 1.000 Fahrzeugen, die jeweils mit 11 kW aufgeladen werden, benötigt 11 Megawatt Strom – ungefähr der Verbrauch einer Kleinstadt. Dies führt häufig dazu, dass ein neues Umspannwerk benötigt wird, dessen Bau 18 Monate und 2 Millionen US-Dollar dauern kann.
3. Die „Pad-Steuer“: Der Einbau der Empfängerhardware in ein Auto erhöht die Stückliste (BOM) um etwa 2.000 US-Dollar. Autohersteller hassen es, zusätzliche Kosten hinzuzufügen, die der Verbraucher nicht „sehen“ kann (im Gegensatz zu einem Schiebedach).

Der Wirtschaftswechsel

Für einen Robotaxi-Betreiber wie Waymo oder Tesla ist die Rechnung jedoch anders.

• Personalkosten: Einem Flottenbetreuer 20 US-Dollar pro Stunde zu zahlen, um Autos rund um die Uhr anzuschließen, kostet etwa 175.000 US-Dollar pro Jahr und Schichtposition.
• Wireless-Kosten: Einmalige Hardwarekosten von 2.000 US-Dollar amortisieren sich innerhalb von Wochen.

Darüber hinaus verfügen drahtlose Pads nicht über Kabel, die Kupferdiebe stehlen können – eine Plage, die derzeit öffentliche Ladenetze in Los Angeles und London zerstört.

Fallstudie: Der Detroit-Pilot

In Detroit ist die Theorie nun Realität.

Im Jahr 2024 eröffnete die Stadt in Zusammenarbeit mit Electreon in der 14th Street die erste öffentliche Straße für kabelloses Laden in den USA. Es handelt sich um einen viertel Meilen langen Straßenabschnitt, in den Kupferspulen eingebettet sind.

• Der Test: Ein spezieller Ford E-Transit-Van fuhr darüber.
• Das Ergebnis: Der Transporter nahm während der Fahrt Energie auf und bewies, dass Dynamic Wireless Power Transfer (DWPT) in der realen Welt funktioniert (sogar im Winter in Michigan).

Auch wenn es noch Jahre dauern wird, bis wir auf Autobahnen laden können, während wir unterwegs sind, hat dieses Pilotprojekt bewiesen, dass die Technologie robust genug ist, um Schneepflügen und Schlaglöchern standzuhalten.

Der Robotaxi-Imperativ

Für einen Menschen dauert das Einstecken 10 Sekunden. Für eine Robotaxi-Flotte ist das ein logistischer Albtraum.

Stellen Sie sich eine Flotte von 1.000 Cybercabs vor.

• Verkabelt: Sie benötigen 1.000 Stecker und möglicherweise menschliche Begleiter (oder teure Roboter), um sie zu verwalten. Stecker verschleißen. Kabel werden überfahren.
• Kabellos: Das Auto fährt einfach über eine Unterlage. Zwischen den Fahrten wird der Akku jeweils 10 Minuten lang aufgeladen („Gelegenheitsladung“). Es gibt keine beweglichen Teile, die kaputt gehen könnten.

Dieses „Snack-Charging“-Modell verändert die Batterierechnung grundlegend. Wenn ein Robotaxi an jedem Taxistand drahtlos Energie verbrauchen kann, während es auf einen Fahrgast wartet, braucht es keine riesige 300-Meilen-Batterie. Es kann mit einem leichteren, günstigeren 100-Meilen-Paket betrieben werden, wodurch die Fahrzeugkosten um Tausende von Dollar gesenkt werden.

Die Zukunft: Dynamisches Laden

Der heilige Gral ist Dynamic Wireless Power Transfer (DWPT) – Straßen, die Sie während der Fahrt aufladen.

Obwohl es Pilotprojekte gibt (wie das 14th Street-Projekt in Detroit), sind die Infrastrukturkosten astronomisch (1–2 Millionen US-Dollar pro Meile). Derzeit liegt der Schwerpunkt auf dem Static Resonant-Laden für autonome Flotten.

Der Stecker lieferte den Funken für die EV-Revolution. Aber für die autonome Revolution ist die Zukunft ungewiss.
