无线电动汽车充电的物理学：为什么无人驾驶出租车正在推动这一转变

关键要点

• 必要性：Robotaxi 无法可靠地自行插上充电。对于自动驾驶车队而言，无线充电是唯一可扩展的解决方案。
• 物理原理：这不是魔法，而是磁共振。与电动牙刷充电器不同，电动汽车无线充电系统能够以高达 93% 的效率通过空气间隙传输电能。
• 行业分歧：行业在静态感应式（停车充电）与动态谐振式（行驶中充电）技术之间产生了分歧。

如果你拥有一辆电动汽车，“ABC”原则（Always Be Charging，始终充电）是每日必修课。你开进车库，拿起电缆，插上充电。

但如果没有司机来插充电线呢？

随着 Tesla 加速推进 Cybercab，Waymo 扩大其车队规模，整个行业遇到了一个物理瓶颈：插头。机械充电臂（如 Tesla 已放弃的“蛇形充电器”）结构复杂、容易损坏且成本高昂。解决方案是完全取消物理连接。

无线充电不再只是一项豪华配置；它是支撑自动驾驶经济的基础设施。

物理原理：它是如何工作的

无线充电依赖于 Michael Faraday 于 1831 年发现的原理：电磁感应。但给汽车充电和给电动牙刷充电可不一样。

1. 感应耦合（旧方式）

基础感应使用两个线圈——一个在地面（发射端），一个在车内（接收端）。当交流电通过地面线圈时，会产生交变磁场。该磁场推动汽车线圈内的电子运动，从而产生电流。

• 问题：它要求精确对位。只要你把车停偏 2 英寸，效率就会断崖式下跌。

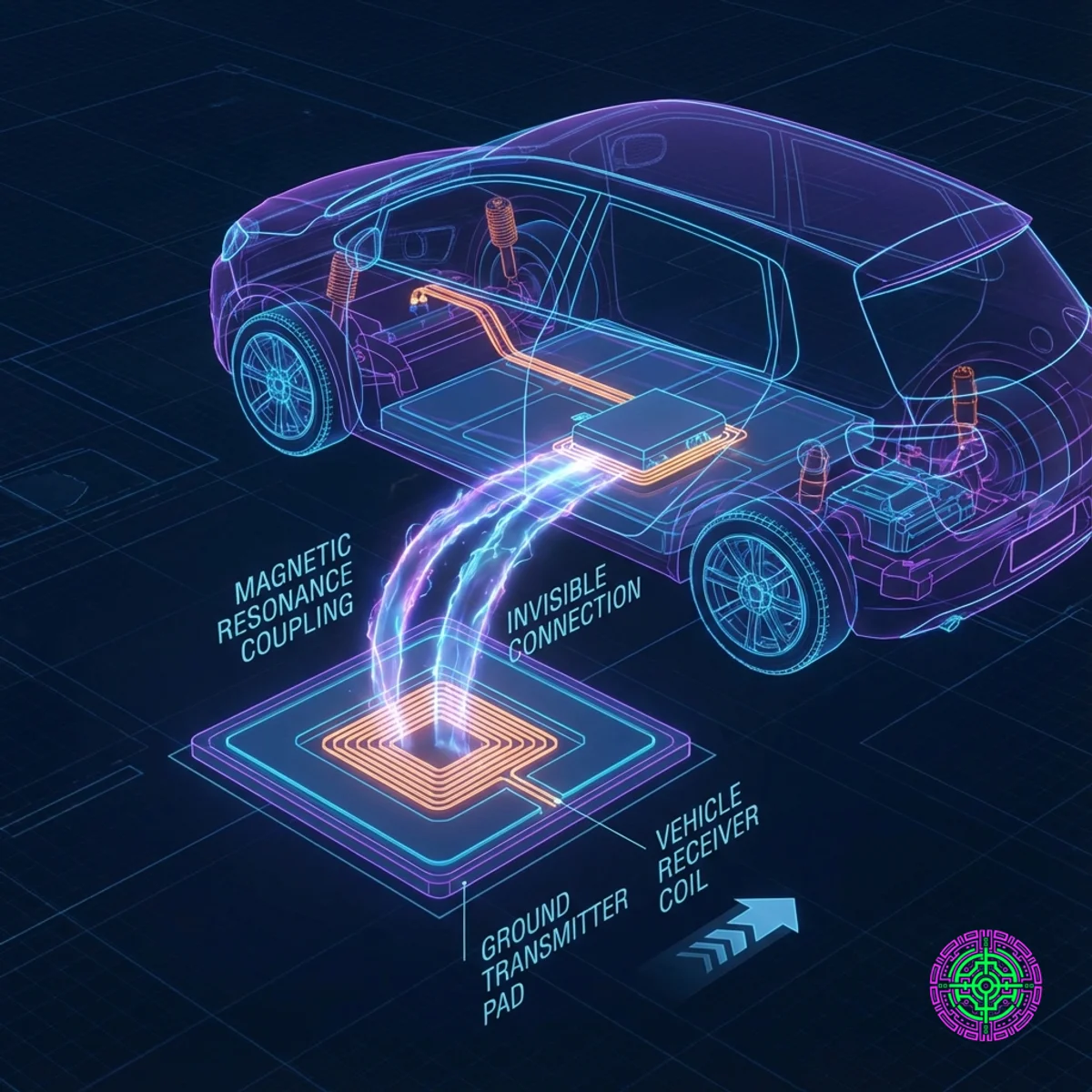

2. 磁共振（新方式）

现代系统，例如 WiTricity 和 Tesla 的技术，采用磁共振。

• 诀窍：两个线圈被调谐到完全相同的频率振荡（就像歌手用声音震碎酒杯一样）。
• 结果：能量以惊人的效率从地面充电板“隧道”传输到车载充电板，即使两者没有完全对齐，或者车辆离地间隙较高。

打破“效率低下”的迷思

反对无线充电的最大理由是能量损耗。“太浪费了，”批评者说，“你会把 50% 的电能浪费在空气中。”

这是过时的物理认知。 根据 SAE J2954（全球标准），通过认证的无线充电系统效率必须至少达到 85%。实际上，现代谐振系统从电网到电池的效率已达到 90%-93%。

• 有线大功率充电桩：效率约为 94%-95%。
• 无线谐振充电器：效率约为 93%。

两者差距可以忽略不计，大约相当于一根长铜制充电线因电阻而损耗的能量。

两者差距可以忽略不计，大约相当于一根长铜制充电线因电阻而损耗的能量。

健康与安全：辐射谣言

一提到无线供电，总有一个问题随之而来：“会烤熟我的猫吗？”或者“对我的心脏起搏器安全吗？”

这种恐惧源于对电离辐射与非电离辐射的误解。

• 电离辐射（X 射线、伽马射线）：能量高，能把原子中的电子撞飞，可致癌。
• 非电离辐射（无线电、Wi-Fi、磁共振）：能量低，只会产生热量。

无线充电使用 85 kHz 的磁共振，明确属于非电离辐射频谱。

“猫趴在充电板上”的场景

工程师们早就想到了。每一个符合 SAE J2954 标准的系统都包含一项名为**异物检测（FOD）和活物检测（LOD）**的强制性安全功能。

• 工作原理：地面充电板内的传感器持续监测磁场是否受到干扰。
• 反应：如果一只猫（或一把金属扳手）干扰了磁场，系统会在毫秒级时间内关闭。它不会把猫烤熟，只是在障碍物被清除前拒绝充电。
• 心脏起搏器：磁场被紧紧约束在两个充电板之间。除非你在车辆充电时钻到车底下，把胸口贴在接收线圈上，否则其暴露量比你把手机贴到耳边还要低。

电网整合层：V2G 就绪

标准化之争：SAE J2954

多年来，无线充电一直是电动汽车界的“Betamax 与 VHS 之争”。Qualcomm 有 Halo，WiTricity 有自己的技术，Wave 又有另一套。这种碎片化让汽车制造商望而却步。

2020 年，美国汽车工程师学会（SAE）发布了J2954，即无线充电的“圣经”。它统一了：

• 频率：85 kHz（既能避免烤熟你的猫，又不会干扰 5G 的“最佳平衡点”）。
• 功率等级：
  • WPT1：3.7 kW（家庭充电）
  • WPT2：7.7 kW（标准二级充电）
  • WPT3：11 kW（快速家庭充电）
  • WPT4：22 kW（商业车队充电）

最关键的是，它强制要求互操作性。一辆搭载 WiTricity 接收器的 Hyundai Ioniq 5，必须能够在 Siemens 制造的充电板上充电。这正是整个行业翘首以盼的绿灯。

基础设施挑战

如果无线充电这么好，为什么还没普及？两个词：成本和混凝土。

安装无线充电器可不只是把它插到墙上那么简单。它需要大量土木工程作业。

部署的隐性成本

1. 开沟挖槽：你不能只是把充电板用螺栓固定在地面上。必须切开混凝土，铺设高压电缆的导管，再重新浇筑水泥。对于一个需要改造的停车场，仅人工成本每个车位就可能高达 $5,000-$10,000。
2. 电网升级：一个 1,000 辆车的车队，每辆车以 11 kW 充电，总共需要 11 兆瓦电力——大约相当于一个小镇的用电量。这通常会触发新建变电站的要求，而建设一个变电站可能需要 18 个月、耗资 $200 万。
3. “充电板税”：在车辆中加入接收端硬件会使物料清单（BOM）成本增加约 $2,000。汽车制造商不愿意增加消费者“看不见”的成本（不像天窗）。

经济账的转变

然而，对于 Waymo 或 Tesla 这样的 Robotaxi 运营商来说，这笔账就变了。

• 人力成本：雇佣一名车队管理员 24/7 为车辆插拔充电，时薪 $20，每个班次每年约需 $175,000。
• 无线充电成本：一次性的 $2,000 硬件成本几周就能回本。

此外，无线充电板没有电缆，铜小偷无法下手——而这种盗窃行为目前正在严重破坏洛杉矶和伦敦的公共充电网络。

案例研究：底特律试点项目

这一理论如今在底特律已成为现实。

2024 年，该市与 Electreon 合作，在 14th Street 开通了美国首条公共无线充电道路。这是一段四分之一英里长的路面，内部嵌有铜线圈。

• 测试：一辆特制的 Ford E-Transit 厢式货车从上面驶过。
• 结果：货车在行驶过程中获取了能量，证明**动态无线电能传输（DWPT）**在现实世界中有效（即便是在密歇根州的冬天）。

尽管距离实现“边开边充”的高速公路还有数年，但该试点证明了这项技术足够坚固，能够经受住铲雪车和坑洼路面的考验。

Robotaxi 的必然选择

对人类来说，插拔充电只需 10 秒。但对 Robotaxi 车队来说，这是一场物流噩梦。

想象一个由 1,000 辆 Cybercab 组成的车队。

• 有线充电：你需要 1,000 个充电口，可能还需要人类管理员（或昂贵的机器人）来管理。插头会磨损，电缆会被碾压。
• 无线充电：汽车只需驶过充电板即可。在两次接单之间利用 10 分钟“补电”（“机会充电”）。没有会损坏的活动部件。

这种“少食多餐”式充电模式从根本上改变了电池的计算方式。如果一辆 Robotaxi 能在每个出租车停靠点等待乘客时无线“浅充”一点电，它就不需要一块容量高达 300 英里续航的大电池。它可以采用更轻、更便宜的 100 英里续航电池包，使整车成本降低数千美元。

未来：动态充电

终极目标（圣杯）是动态无线电能传输（DWPT）——让你在行驶过程中充电的道路。

虽然试点项目已经存在（比如底特律 14th Street 项目），但基础设施成本却高得惊人（每英里 $100 万-$200 万）。目前，重点仍放在为自动驾驶车队提供静态谐振充电上。

插头为电动汽车革命提供了最初的火花。但对于自动驾驶革命来说，未来是不受束缚的。
