무선 전기차 충전의 물리학: 로보택시가 변화를 강요하는 이유

주요 내용

• 필요성: Robotaxis는 스스로 안정적으로 연결할 수 없습니다. 무선 충전은 자율 차량을 위한 유일한 확장 가능한 솔루션입니다.
• 물리학: 마법이 아닙니다. 자기공명입니다. 칫솔 충전기와 달리 EV 시스템은 최대 93%의 효율로 공극을 통해 전력을 전달할 수 있습니다.
• 충돌: 업계는 정적 유도(주차 및 충전) 기술과 동적 공명(운전 중 충전) 기술로 양분됩니다.

EV를 소유하고 있다면 “ABC” 규칙(항상 충전 중)이 매일의 의식입니다. 차고에 들어가서 케이블을 잡고 연결합니다.

하지만 케이블을 잡아줄 드라이버가 없다면 어떨까요?

Tesla가 Cybercab을 늘리고 Waymo가 차량을 확장함에 따라 업계는 플러그라는 물리적 병목 현상에 직면했습니다. 기계식 충전 암(예: Tesla의 버려진 “스네이크 충전기”)은 복잡하고 깨지기 쉬우며 비용이 많이 듭니다. 해결책은 물리적 연결을 완전히 제거하는 것입니다.

무선 충전은 더 이상 단순한 고급 기능이 아닙니다. 이는 자율 경제를 가능하게 하는 인프라입니다.

물리학: 작동 원리

무선 충전은 1831년 Michael Faraday가 발견한 유도 원리를 기반으로 합니다. 하지만 자동차 충전은 전동칫솔 충전과 다릅니다.

1. 유도 결합(기존 방식)

기본 유도는 두 개의 와이어 코일을 사용합니다. 하나는 지상(송신기)에 있고 다른 하나는 자동차(수신기)에 있습니다. 접지 코일을 통해 AC 전기를 흐르게 하면 변동하는 자기장이 생성됩니다. 이 자기장은 자동차 코일에 전자를 밀어 넣어 전류를 생성합니다.

• 문제: 정확한 정렬이 필요합니다. 2인치 왼쪽으로 주차하면 효율성이 절벽으로 떨어집니다.

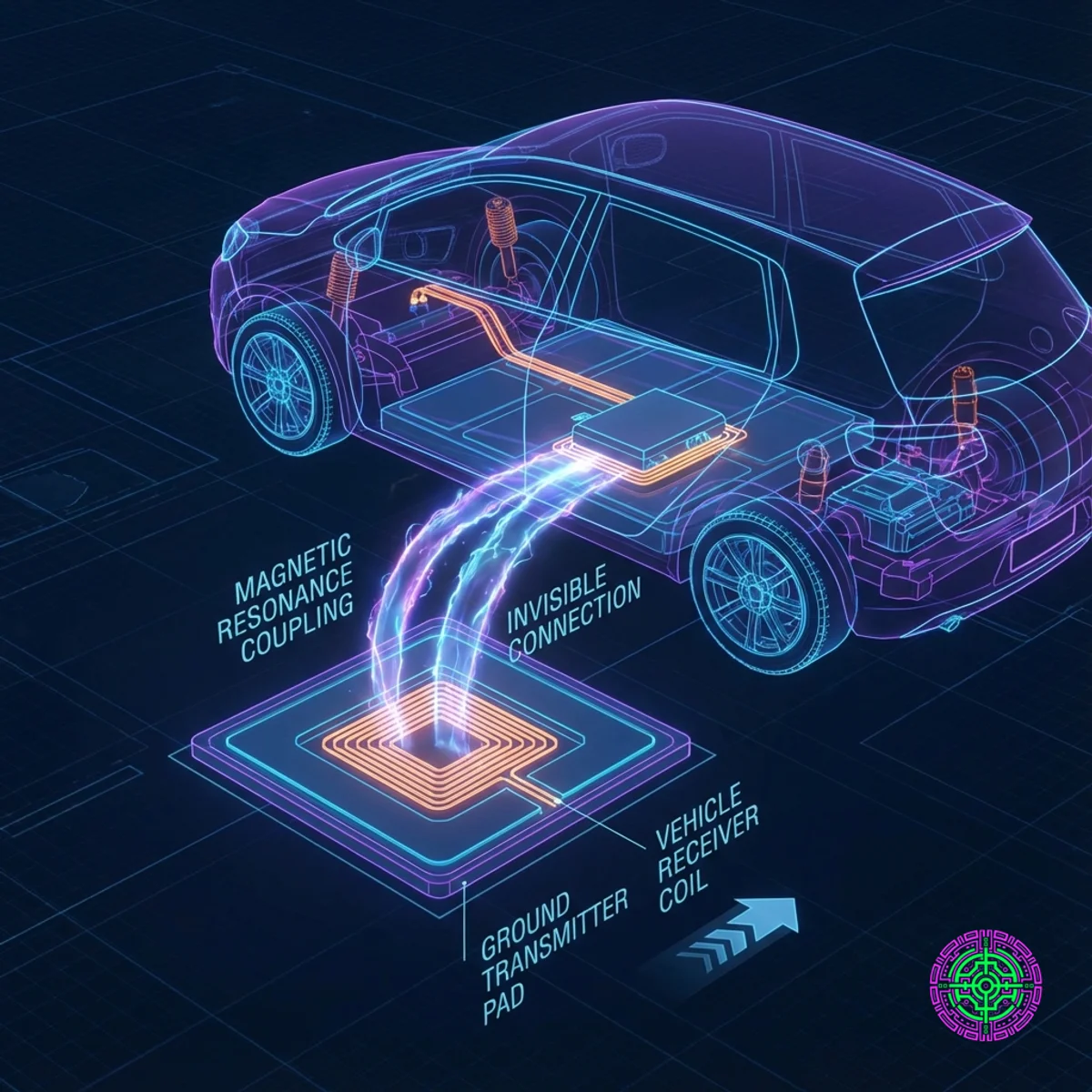

2. 자기 공명(새로운 방식)

WiTricity 및 Tesla의 시스템과 같은 최신 시스템은 자기 공명을 사용합니다.

• 비법: 두 코일 모두 정확히 동일한 주파수로 진동하도록 조정되었습니다(가수가 목소리로 와인 잔을 깨뜨리는 것처럼).
• 결과: 완벽하게 정렬되지 않았거나 자동차의 지상고가 높은 경우에도 접지 패드에서 자동차 패드까지 에너지 터널이 놀라운 효율성으로 이루어졌습니다.

“비효율성” 신화 깨기

무선충전을 반대하는 가장 큰 이유는 에너지 손실이다. 비평가들은 “그것은 낭비적이다”라고 말한다. “공중 전력의 50%가 손실됩니다.”

이것은 오래된 물리학입니다. SAE J2954(글로벌 표준)에 따라 승인된 무선 시스템은 효율성이 85% 이상이어야 합니다. 실제로 현대 공진 시스템은 그리드-배터리 효율성 **90~93%**에 도달하고 있습니다.

• 유선 고전력 충전기: ~94-95% 효율.
• 무선 공진 충전기: ~93% 효율.

그 차이는 무시할 수 있으며 긴 구리 충전 케이블의 저항에서 손실되는 에너지와 거의 같습니다.

그 차이는 무시할 수 있으며 긴 구리 충전 케이블의 저항에서 손실되는 에너지와 거의 같습니다.

건강 및 안전: 방사선에 대한 오해

무선 전력이 언급될 때마다 필연적으로 나오는 질문 중 하나는 “내 고양이를 튀길까요?”입니다. 또는 “내 심박조율기는 안전한가요?”

그 두려움은 이온화 방사선과 비이온화 방사선에 대한 오해에서 비롯됩니다.

• 이온화 방사선(X선, 감마선): 고에너지, 원자에서 전자를 떨어뜨려 암을 유발합니다.
• 비이온화 방사선(라디오, Wi-Fi, 자기 공명): 낮은 에너지, 열만 생성합니다.

무선 충전은 85kHz에서 자기 공명을 사용하며 이는 비이온화 스펙트럼에 정확히 해당합니다.

“패드 위의 고양이” 시나리오

엔지니어들은 이것을 생각했습니다. 모든 SAE J2954 호환 시스템에는 FOD(이물체 감지) 및 **살아있는 물체 감지(LOD)**라는 필수 안전 기능이 포함되어 있습니다.

• 작동 방식: 접지 패드의 센서는 자기장 붕괴를 지속적으로 모니터링합니다.
• 반응: 고양이(또는 금속 렌치)가 필드를 방해하면 시스템이 밀리초 안에 종료됩니다. 고양이를 요리하지 않습니다. 장애물이 제거될 때까지 충전을 거부합니다.
• 심박 조율기: 자기장은 두 패드 사이에 집중되어 있습니다. 충전하는 동안 차 밑으로 미끄러져 들어가 수신기 코일에 가슴을 묶지 않는 한, 노출은 스마트폰을 귀에 대고 있을 때 얻는 것보다 적습니다.

그리드 통합 계층: V2G 지원

표준화 전쟁: SAE J2954

수년 동안 무선 충전은 EV 세계의 “Betamax 대 VHS”였습니다. Qualcomm에는 Halo가 있었고 WiTricity에는 자체 기술이 있었으며 Wave에는 또 다른 기술이 있었습니다. 이러한 분열은 자동차 제조업체를 겁에 질리게 했습니다.

2020년 **자동차공학회(SAE)**에서는 무선충전의 바이블 J2954를 출간했습니다. 표준화된 내용은 다음과 같습니다.

• 주파수: 85kHz(고양이를 튀기거나 5G를 방해하지 않는 “최적 지점”).
• 전력 수준:
  • WPT1: 3.7kW(가정 충전)
  • WPT2: 7.7kW(표준 레벨 2)
  • WPT3: 11kW(고속 홈 충전)
  • WPT4: 22kW(상업용 차량 충전)

결정적으로 상호 운용성이 필요했습니다. WiTricity 수신기가 장착된 현대 아이오닉 5는 Siemens가 제작한 패드에서 충전할 수 있어야 합니다. 이는 업계가 기다려온 청신호였습니다.

인프라 문제

무선이 그렇게 훌륭하다면 왜 모든 곳에 있지 않을까요? 두 단어: 비용 및 콘크리트.

무선 충전기를 설치하는 것은 단순히 벽에 연결하는 것이 아닙니다. 여기에는 무거운 토목 공학이 포함됩니다.

숨겨진 배포 비용

1. 트렌칭: 패드를 바닥에 볼트로 고정할 수는 없습니다. 콘크리트를 절단하고, 고압 케이블용 도관을 설치하고, 새로운 시멘트를 부어야 합니다. 개조된 주차장의 경우 인건비만으로 한 지점당 $5,000-$10,000의 비용이 들 수 있습니다.
2. 그리드 업그레이드: 차량 1,000대를 각각 11kW로 충전하려면 11메가와트의 전력이 필요합니다. 이는 대략 작은 마을의 소비량과 맞먹습니다. 이는 종종 새로운 변전소에 대한 요구 사항을 촉발하며, 구축하는 데 18개월과 200만 달러가 소요될 수 있습니다.
3. “패드 세금”: 자동차에 수신기 하드웨어를 포함하면 자재 명세서(BOM)에 약 2,000달러가 추가됩니다. 자동차 제조업체는 (선루프와는 달리) 소비자가 “볼” 수 없는 비용 추가를 싫어합니다.

경제적 반전

그러나 Waymo나 Tesla와 같은 로봇택시 운영자의 경우 수학이 뒤집힙니다.

• 인적 비용: 차량 승무원에게 연중무휴 24시간 차량 연결을 위해 시간당 $20를 지불하는 데 드는 비용은 교대 위치당 연간 ~$175,000입니다.
• 무선 비용: 일회성 $2,000의 하드웨어 비용은 몇 주 안에 회수됩니다.

게다가 무선 패드에는 구리 도둑이 훔칠 수 있는 케이블이 없습니다. 이는 현재 로스앤젤레스와 런던의 공공 충전 네트워크를 파괴하고 있는 전염병입니다.

사례 연구: 디트로이트 파일럿

이제 디트로이트에서는 이론이 현실이 되었습니다.

2024년에 시는 Electreon과 협력하여 14번가에 미국 최초의 공공 무선 충전 도로를 개설했습니다. 구리 코일이 내장된 1/4마일 길이의 포장 도로입니다.

• 테스트: 특수 Ford E-Transit 밴이 그 위를 주행했습니다.
• 결과: 밴은 이동하는 동안 에너지를 흡수하여 **DWPT(Dynamic Wireless Power Transfer)**가 실제 세계(미시간 겨울에도)에서 작동함을 입증했습니다.

고속도로 주행 중 충전이 가능하려면 몇 년이 남았지만, 이 파일럿은 이 기술이 제설기와 움푹 들어간 곳에서도 살아남을 수 있을 만큼 내구성이 있음을 입증했습니다.

로보택시 필수

사람의 경우 연결하는 데 10초가 걸립니다. 로봇택시 차량의 경우 이는 물류상의 악몽입니다.

1,000대의 사이버캡을 상상해 보십시오.

• 유선: 이를 관리하려면 1,000개의 플러그와 인력(또는 고가의 로봇)이 필요합니다. 플러그가 마모되었습니다. 케이블이 넘치게 됩니다.
• 무선: 자동차는 단순히 패드 위를 주행합니다. 탑승 사이에 10분 동안 충전됩니다(“기회 충전”). 파손될 움직이는 부품이 없습니다.

이 “간식 충전” 모델은 배터리 계산을 근본적으로 바꿉니다. 로보택시가 승객을 기다리는 동안 모든 택시 승강장에서 무선으로 에너지를 마실 수 있다면 300마일의 대용량 배터리가 필요하지 않습니다. 더 가볍고 저렴한 100마일 팩으로 주행할 수 있어 차량 비용을 수천 달러 절감할 수 있습니다.

미래: 동적 충전

성배는 **DWPT(Dynamic Wireless Power Transfer)**입니다. 즉, 운전할 때 충전이 가능한 도로입니다.

파일럿 프로젝트(디트로이트의 14번가 프로젝트 등)가 존재하지만 인프라 비용은 천문학적입니다(마일당 100만~200만 달러). 현재는 자율 차량을 위한 정적 공명 충전에 중점을 두고 있습니다.

플러그는 EV 혁명의 불꽃을 제공했습니다. 그러나 자율 혁명의 미래는 얽매이지 않습니다.
